MCP7Y40-N0xx 电缆

产品介绍

NVIDIA MCP7Y40 是一款 800Gb/s 双端口 OSFP（八通道小型可插拔）到 4x200Gb/s QSFP112（四通道小型可插拔 112G）无源直接连接铜缆 （DAC） 双分支（又名分路器）电缆，用于 400Gb/s NVIDIA® 端到端 Infiniband 和以太网解决方案。它具有与 s ingle-port O SFP 版本相同的设计和内部结构，只是具有不同的连接器外壳。 DAC 固件同时支持 InfiniBand 和以太网，并根据所连接交换机的协议自动启用。

8 通道双端口 OSFP 端采用鳍片顶部外形，用于 Quantum-2 和 Spectrum-4 开关笼。四个 200G 端支持 2 通道 100G-PAM4 （200G），并使用平顶QSFP112用于 ConnectX-7 适配器和 BlueField-3 DPU，使用连接器笼上的散热器。

DAC电缆是成本最低、延迟最低、功耗接近零的高速链路，因为它们设计简单，组件最少。“无源”术语是指数据路径中不包含电子元件的铜缆。每一端都包括一个EEPROM，为主机系统提供产品标识和特性。每根电缆长度都经过调整，以减少内部信号噪声和背反射。薄型 30AWG 用于 1 米和 1.5 米的长度，较厚的 26AWG 用于 2 至 3 米的长度。

主要用途是将 800Gb/s Quantum-2 交换机或 Spectrum-4 交换机连接到基于 QSFP112 的 200Gb/s ConnectX-7 PCIe 网络适配器卡和 BlueField-3 DPU。

NVIDIA 的电缆解决方案提供节能连接，以低成本和更低的数据中心功率要求实现更高的端口带宽、密度和可配置性。严格的电缆生产测试可确保最佳的开箱即用安装体验、性能和耐用性。

主要特点

• 800Gb/s 至 200 个 <>Gb/s 数据速率

• 基于 2 通道 100G-PAM4 调制

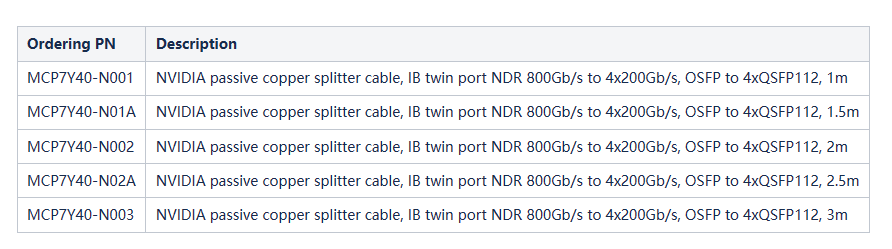

• 1、1.5、2、2.5 和 3 米长度

• OSFP 和QSFP112端各消耗 0.1 瓦

• OSFP 头端基于 CMIS

• QSFP112端基于 SFF-8636

• 工作外壳温度 0-70°C

• 可热插拔

• 符合 RoHS 标准

• 低烟无卤护套

• 低频 （无铅） 高频 （无卤） 印刷电路板

应用

• 2x400G NDR InfiniBand Quantum-2 或 Spectrum-4 以太网交换机可切换至四个 200Gb/s QSFP112 BlueField-3 DPU 和/或 200Gb/s ConnectX-7
